Расчет усилия и хода привода
С чего начать инженеру
Перед подбором привода под конкретный узел стоит описать сам технологический процесс: что именно нужно переместить, с какой скоростью и по какой траектории. В расчет берут массу детали, сопротивление механизма, наличие трения и возможные ударные нагрузки в начале или конце хода. Уже на этом этапе полезно оценить, какой диапазон давлений реально доступен в пневмосети, а не только заявлен в проектной документации, и когда вам нужно пневмоцилиндры купить, удобно сразу привязать требуемые параметры к реальной схеме подключения. Чем точнее заданы исходные данные, тем проще выбрать размер и ход, который обеспечит стабильный цикл без перегрузок и недобора усилия.
Определяем требуемое усилие
Базой для расчета служит сила, необходимая для преодоления веса, трения и сопротивления прижима или резки. К полученному значению добавляют запас, учитывая износ направляющих, изменение условий смазки и возможные колебания давления в сети. Для более точных задач раздельно оценивают усилие на разгоне и в рабочем участке хода, где полезная нагрузка максимальна.
- Определите суммарную нагрузку: вес, трение, усилие прижима или деформации.
- Учтите коэффициент запаса, зависящий от характера процесса и стабильности давления.
- Сравните полученное значение с возможностями стандартных типоразмеров.
- Проверьте, выдержит ли механизм крепления штока рассчитанную силу.
Подбор диаметра и хода
После оценки усилия переходят к выбору диаметра поршня: чем больше площадь, тем большую силу развивает привод при том же давлении. Одновременно проверяют, не приведет ли увеличение диаметра к росту инерции и избыточной нагрузке на направляющие и каретку. Длина хода определяется геометрией механизма, но к чистому расстоянию добавляют запас на регулировку, возможные прогибы и допуски по сборке.
Практический алгоритм расчета
Сначала по требуемой силе и рабочему давлению подбирают несколько подходящих диаметров из каталога, затем оценивают габариты и массу каждого варианта. Если вы решили пневмораспределитель купить, стоит одновременно проверить его пропускную способность, чтобы он обеспечивал нужную скорость движения штока. В финале расчет корректируют под реальные ограничения по месту установки и скорости срабатывания, согласуя размер привода с характеристиками всей пневмосистемы.
- Выберите диаметр поршня по требуемому усилию и доступному давлению.
- Проверьте ход на соответствие геометрии механизма с учетом запаса.
- Оцените влияние массы привода на динамику перемещения.
- Согласуйте параметры с расходом воздуха и настройками дросселей.
Дополнительные нюансы для технолога
В реальных условиях расчет редко ограничивается статическими формулами, поскольку на результат влияет режим работы линии. При высокой частоте циклов особое внимание уделяют нагреву, ресурсу уплотнений и качеству подготовки воздуха, а при редких, но силовых операциях — жесткости креплений и защите от ударов. Часть вопросов помогает снять моделирование в CAD-системах и проверка на испытательном стенде, где можно оценить реальное поведение узла при различных настройках.
Как закрепить результат на практике

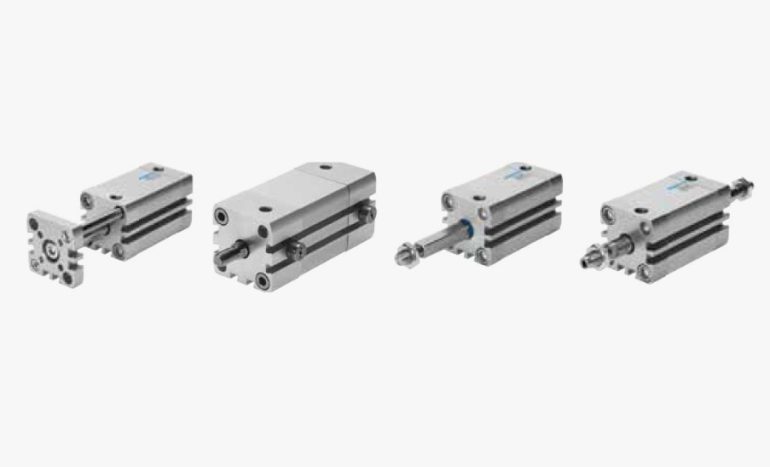

Компания Пневмоаппарат предлагает линейки, где каждый пневмоцилиндр имеет подробные таблицы усилий и расхода воздуха, что облегчает проверку расчетов на конкретных типоразмерах. При выборе модели полезно заложить небольшой резерв по силе и ходу, оставив возможность регулировки через дроссели и ограничители, и тогда пневмоцилиндр сможет корректно работать даже при изменении массы оснастки или скорости конвейера.
